Acqua

Nota: ai corsisti viene distribuita la dispensa:

l'acqua negli impianti a vapore,

(non disponibile on-line).

Qui' sotto e' scaricabile il riassunto per punti (pdf) della dispensa.

ACQUA per PUNTI 2014.pdf
Documento Adobe Acrobat 369.9 KB

Caldaia NON (ancora) esplosa...

Ecco cosa accade quando si pensa che con una caldaia PED non serva il fuochista

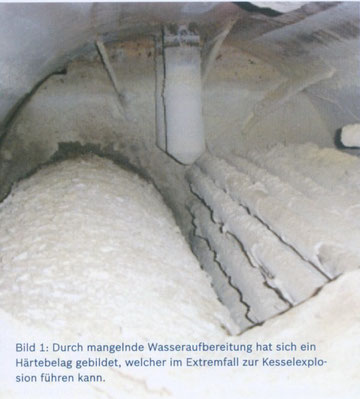

Trattamento acque guasto ed omessi controlli obbligatori...

A causa dell'insufficiente trattamento dell'acqua (malfunzionamento   dell'impianto di trattamento delle acque unitamente ad omessi controlli), si e' formato un deposito di calcare (incrostazione), che in casi estremi puo' portare all'esplosione della caldaia.

L'acqua in natura (chimica)

L'umidità relativa (diagramma)

Qualita' dell'acqua

Il trattamento delle acque di alimento dei generatori di vapore ha lo scopo di eliminare o ridurre i seguenti fenomeni dannosi:

  • formazione ed accumulo di fanghi ed incrostazioni
  • corrosioni
  • trascinamento di acqua, di sali e di schiume insieme con il vapore
  • fragilita' caustica

Prelievo campioni

Il prelievo dei campioni deve avvenire attraverso uno scambiatore, sia per ragioni antinfortunistiche che per non inficiare i risultati dell'analisi.

Vapore nascente = aumento delle concentrazioni nel campione prelevato.

La norma UNI 7550 prevede che il rubinetto di prelievo, con caldaia in funzione resti costantemente aperto con portata precisa di 100 l/h. Diventa un po' una forma di spurgo continuo.

Principali analisi da effettuare

Vedi descrizione dettagliata nella dispensa

pH ................... - pH-metro

Conducibilita ... - conduttivimetro

Alcalinita' ......... - inducatori P ed M

Durezza ........... - metodo complessimetrico

Un aiuto per comprendere la misurazione della durezza

Come si misura la durezza
Un aiuto per comprendere la misurazione della durezza

Tabella regime di spurgo e conversioni durezza

1 °F equivale a 10 ppm di CaCO3

1 ppm equivale ad 1 mg/l



1 °F = un grado francese

1 ppm = una parte per milione

1 mg/l = un milligrammo al (per) litro

Conversione durezza online su sito Claredot.

Scarica

Tabella durezza e spurgo
Tabella di conversione relativa alla durezza e tabella per la determinazione della quantita' spurgata nell'unita' di tempo.
Tabelle durezza e spurgo.pdf
Documento Adobe Acrobat 240.6 KB

Nota: Trattamento acque fuoriuso, che fare?

Nei libri, si trovano indicazioni relativamente all'aggiunta di soda o fosfato trisodico, oggi esistono specifici e costosi condizionanti che consentono comunque di esercire in casi assolutamente eccezionali e per limitati periodi un generatore con acqua dura, anche fino a 20 - 25 °F, poiche', grazie all'aggiunta di questi condizionanti la durezza si deposita in forma di fanghi eliminabili tramite spurghi ... molti spurghi ... moltissimi spurghi, anziche' in forma di incrostazione.



Grazie per la disponibilita' e le informazioni a Facci Service.

Il trattamento delle acque

Con riferimento ai pretrattamenti esterni al generatore, tralasciando gli aspetti della degasazione e dei trattamenti di condizionamento interni al generatore, i libri illustrano giustamente numerosi tipi di impianti di trattamento delle acque di alimento dei generatori di vapore, ma lo stato dell'arte, in pratica vede affermate nella quasi totalita' dei casi solo due tipologie di impianti: questo mi hanno confermato, oltre che le visite a svariati impianti, anche  i principali produttori di sistemi di trattamento da me intervistati al riguardo in occasione delle principali fiere europee del settore.

  • Caldaie a tubi da fumo: addolcimento ed osmosi
  • Caldaie a tubi d'acqua: demineralizzazione

Nota: si possono trovare casi di caldaie a tubi da fumo con il solo impianto di addolcimento, in caso di elevata percentuale di recupero delle condense, o con acqua demineralizzata, magari perche' nel sito produttivo esiste gia' un impianto demi per altri scopi tecnologici. Non e' escluso inoltre che si trovino generatori a tubi d'acqua alimentati con acqua addolcita ed osmotizzata.



Osmosi?

Osmosi inversa?

Questo documento spiega di un progetto realizzato come da titolo, ma contiene anche una semplice descrizione dei fenomeni dell'osmosi e dell'osmosi inversa, utile per lo studio in preparazione dell'esame.

energia da pressione osmotica.pdf
Documento Adobe Acrobat 1.0 MB

Caldaia PED esenzione 72 h con conduttivimetro in continuo e valvola di spurgo da esso comandata

Per le caldaie PED con esenzione 72 ore e' richiesto il conduttivimetro in continuo con relativa valvola di scarico immediatamente al di sotto dello specchio evaporante.

Video

  • Perche' l'acqua ha un elevato calore latente di vaporizzazione?
  • Perche' il ghiaccio galleggia?
  • Cos'e' un solvente polare?
  • Che effetti ha l'acqua sui sali?



La risposta a queste ed altre domande si trova nel video sottostante.

La corrosione del ferro, chimica e cause. (Tedesco)
