Corso vapore
Fuoco
Monoblocco:
i due elementi ventilatore e testa di combustione sono integrati in un unico dispositivo.
Duoblocco (o testa scomposta):
i due elementi ventilatore e testa di combustione sono due dispositivi distinti.
Cosa sono quelli che chiamiamo "fumi"?
I fumi sono composti da:
1) i prodotti della combustione (percentualmente rilevanti) che sono per noi un gas riscaldante di cui sfruttare il contenuto termico nei giri di fumo della caldaia, composto da CO2, H2O + N2 ed O2,
2) gli inquinanti (percentualmente non rilevanti e misurati in ppm o mg/Nm3) che sono essenzialmente CO ed NOx, e per i combustibili solidi le polveri.
Nelle certificazioni degli apparecchi, i costruttori dichiarano invece la produzione di inquinanti con riferimento al kWh di energia termica sviluppato, inquinanti che vengono espressi in mg/kWh.
Vedi sottocategorie nel menù di sinistra:
Combustibili
Combustione - generalità
Analisi fumi
Low NOx
Bruciatori
Rampa gas e sequenza controllo tenuta valvole
Triangolo di Ostwald e CO2 max.
Aspetto della fiamma - gas naturale (metano)
Aspetto della fiamma - gasolio
Aspetto della fiamma - carbone (polverizzato)
Combustione del polverino di carbone ripresa dal monitor della sala controllo della centrale di cogenerazione "Lamarmora" di Brescia.
Aspetto della fiamma - cippato
3) Bruciatori ed impianti

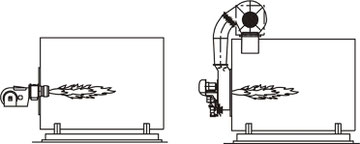

Monoblocco e Duoblocco
Monoblocco: un unico dispositivo che comprende la soffiante e la testa di combustione.
Duoblocco: i due elementi (ventilatore e testa di combustione) sono separati.
Il controllo presenza fiamma
Gas:
- sonda ad ionizzazione ......... (piccole potenze)
- fotocellula UV ....................... (grandi potenze)
Gasolio:
- fotoresistenza ...................... (piccole potenze)
- fotocellula a luce visibile ....... (grandi potenze)
Bruciatori di combustibili gassosi
Bruciatore di gas
Rampa gas
Bruciatori di combustibili liquidi
Bruciatori di gasolio
Gruppo pompaggio gasolio
Il gasolio non necessita di preriscaldamento.
Il preriscaldamento del gasolio e' vietato, in quanto lo renderebbe pericoloso dato che esso inizierebbe a sviluppare vapori.
E' invece frequente, al fine di migliorare la combustione, trovare dispositivi di preriscaldamennto all'interno della lancia poco prima della polverizzazione e successiva combustione.
Ugello gasolio
Preriscaldatori olio combustibile
Bruciatori di combustibili solidi
Impianto combustione cippato con coclea
Impianto di combustione con griglia mobile. Low NOx.
La riduzione degli NOx termici si ottiene con una temperatura di fiamma sotto o sopra i 2000 °C. L'obiettivo in questo caso si raggiunge con una combustione in difetto d'aria con aria primaria nella parte inferiore (sulla griglia) e successivamente l'aria secondaria completa la combustione. Questa soluzione della combustione "in due tempi" raggiunge lo scopo dichiarato di ridurre gli NOx, evitando il picco di formazione degli stessi che corrisponde alla temperatura di 2000 °C.
Impianto combustione pellets
Video che illustra il funzionamento di una caldaia (non generatore di vapore) a pellets con dettagliata illustrazione dei componenti. Di particolare suggestione la coclea ed i turbolatori.
